Correction

I- Rappels sur l’orientation d’un circuit.

II- Charge du condensateur sous tension constante.

1)- But.

2)- Montage.

-  Indiquer les branchements nécessaires à la visualisation de la variation de la tension aux bornes du condensateur en fonction du temps.

III- Exploitation des différentes courbes.

1)- Étude de u _BM = f (t).

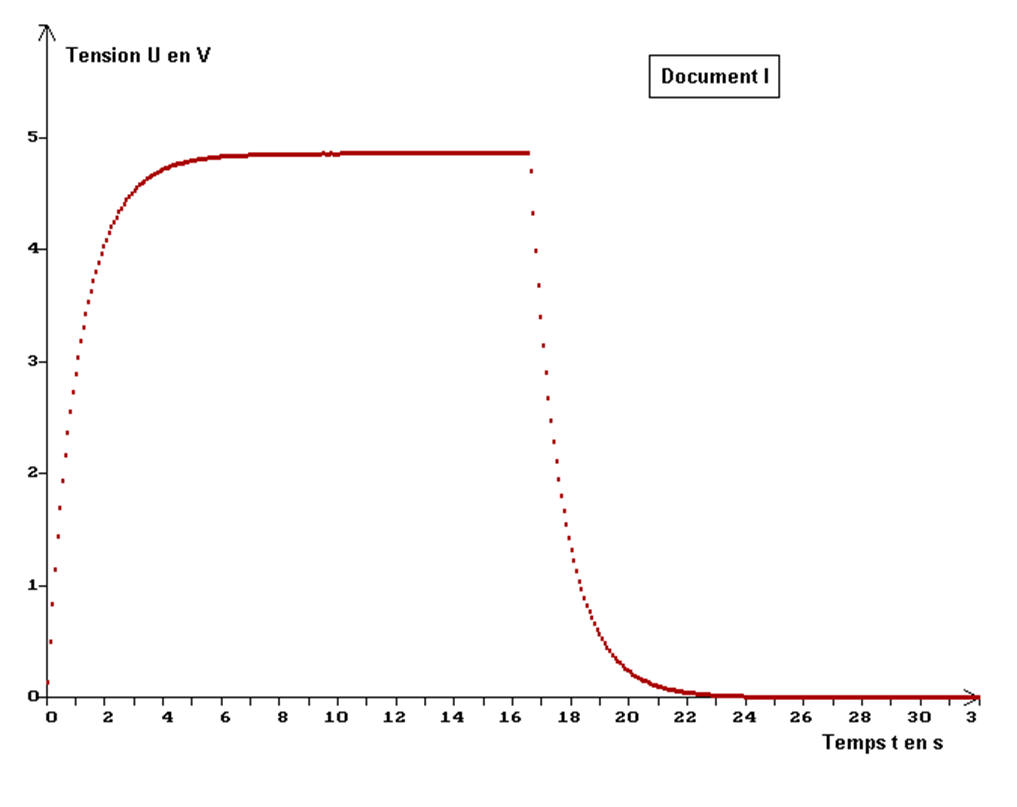

a)- Quel est le document qui représente les variations de la tension u_BM en fonction du temps ?

b)- Nommer les deux phases de la charge ou de la décharge du condensateur.

c)- Quelle est l’ordonnée de l’asymptote horizontale à la courbe représentant la charge du condensateur ?

  d)- Interpréter le résultat et en déduire la valeur de la tension aux bornes du condensateur lorsqu’il est chargé.

e)- Déterminer l’expression littérale de . Tracer la tangente à l’origine à la courbe.

-  Donner les coordonnées du point M, point d’intersection de la tangente à l’origine à la courbe et de l’asymptote horizontale à la courbe.

-  En déduire la valeur de la constante de temps t du circuit R . C.

f)- Calculer la valeur de la capacité C du condensateur sachant que la résistance R = 500 Ω.

-  La comparer avec celle donnée par le constructeur (C = 2200 μF).

2)- Étude de q _B = g (t) .

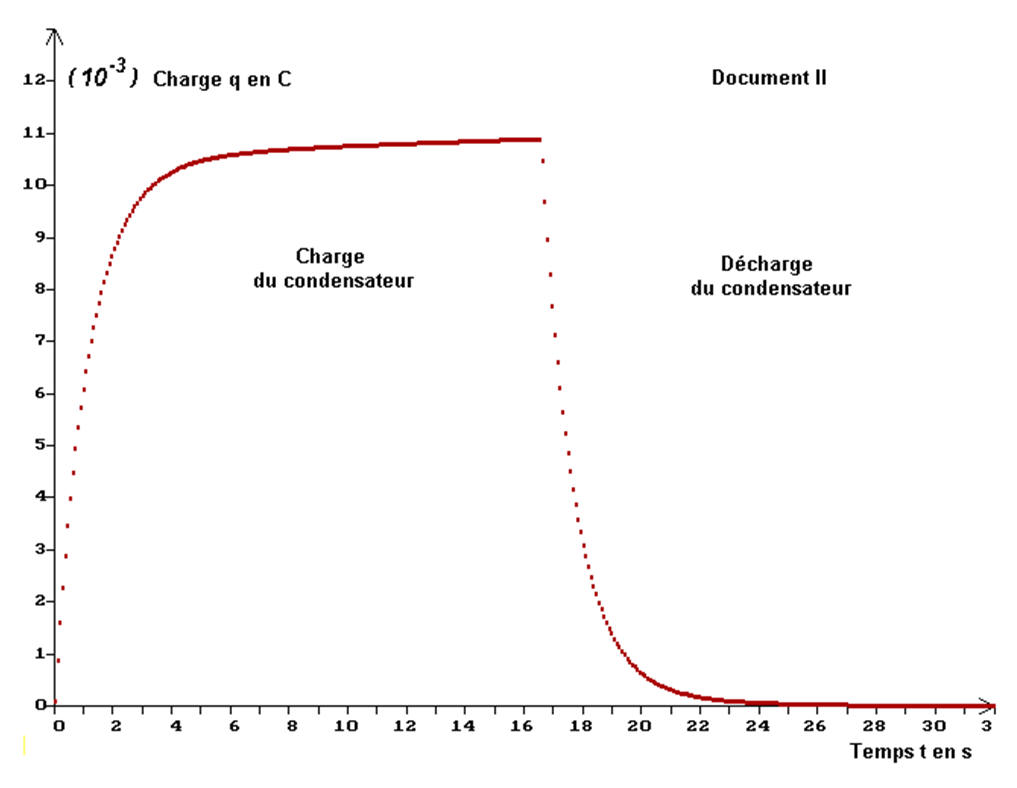

a)- Quel est le document qui représente les variations de la charge q_B en fonction du temps ?

b)- Déterminer la valeur de la charge maximale Q_max emmagasinée par le condensateur.

c)- Calculer la durée au bout de laquelle le condensateur est chargé à 63 % de sa valeur maximale.

-  Comparer cette durée à la constante de temps t.

d)- Déterminer la charge du condensateur au bout de la durée Δt = 5 τ.

e)- Exprimer Q en fonction de la charge maximale Q_max . Conclusion.

f)- Calculer l’énergie W₀ emmagasinée par le condensateur lorsqu’il est chargé.

3)- Étude de i = h (t) .

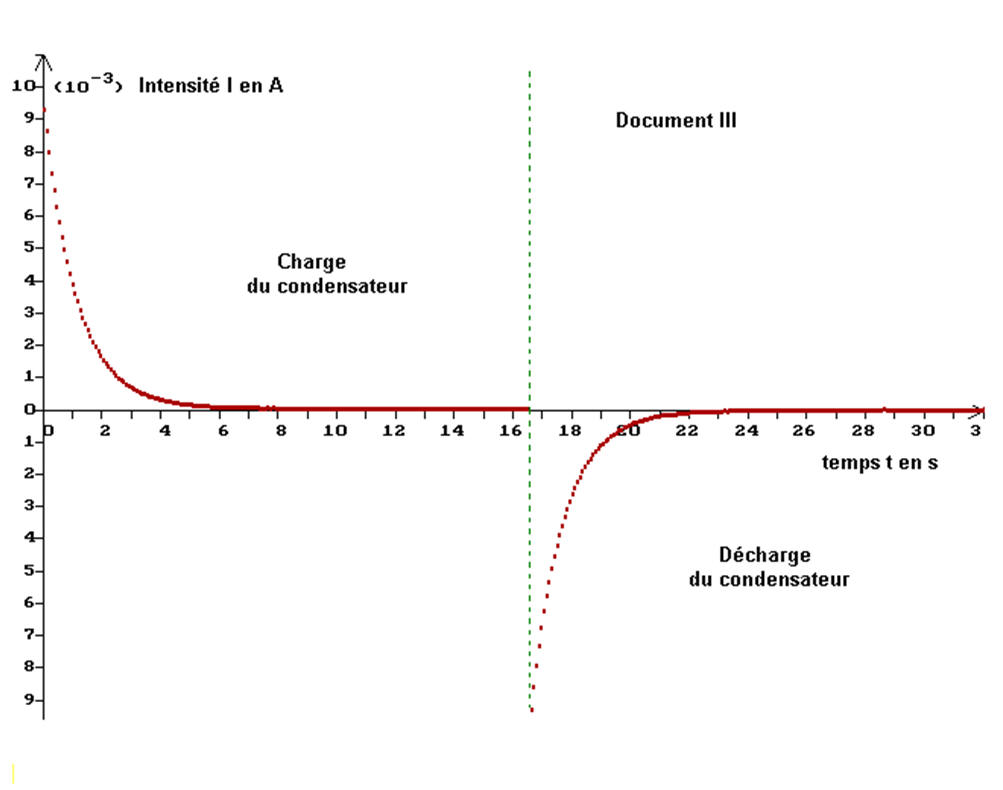

a)- Quel est le document représentant les variations de l’intensité du courant dans le circuit en fonction du temps ?

b)- Comment varie la valeur de l’intensité du courant lors de la charge du condensateur ?

-  Quelle est la valeur de l’intensité dans le circuit lorsque le condensateur est chargé ?

c)- Exprimer en fonction de la charge q_B de l’armature du condensateur reliée au point B l’intensité i dans le circuit et la tension u_BM aux bornes du condensateur.

-  En déduire l’expression de i en fonction de u_BM.

4)- Étude de q_B = f₁ (u_BM) .

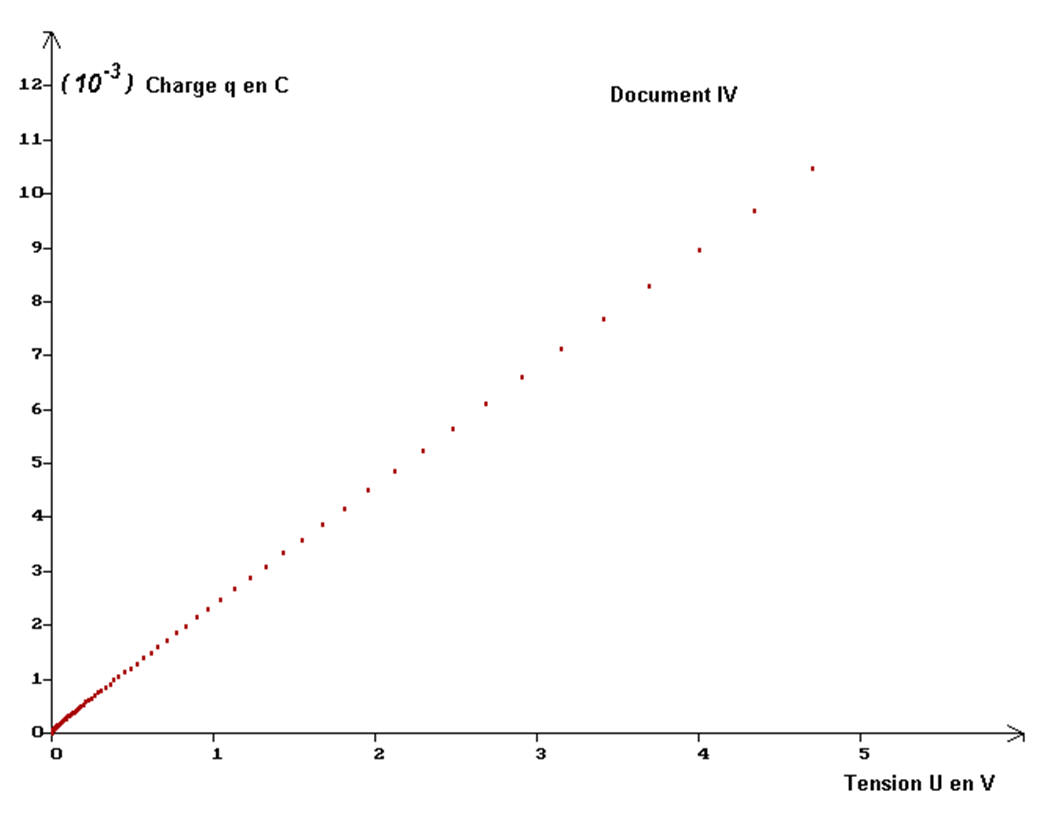

a)- Quel est le document représentant les variations de q_B en fonction de u_BM ?

b)- En déduire une relation simple entre ces deux grandeurs.

-  Que représente le coefficient directeur de la droite obtenue ?

-  Calculer sa valeur.

-  Quelle est son unité ?

-  Que représente cette grandeur ?

IV - Documents :
