| Phys. N° 08 | Ondes et Imagerie médicale. Cours. |
 |
| Mots clés : Cours de physique seconde Ondes sonores, ondes électromagnétiques, ultrasons, propriétés d'une onde, réflexion, réfraction, réflexion totale , principe de l'échographie, milieu de propagation, vitesse de propagation, absorption, fibre optique, radiographie, audiométrie, audiométre, décibel, échographie, Fibre optique, imagerie médicale, incidence limite, émission et reception d'ultrasons, ... |
|  |
|

	  3)- Le principe de l’échographie.
	   |
| a)-
			Exercice 1 :
			Mesurer une distance grâce à une durée. b)-
			Exercice 5 :
			Réflexion eau-air. c)-
			Exercice 6 :
			Une fibre optique. d)-
			Exercice 8 :
			Échographie. e)-
			Exercice
			11 : Incidence limite. f)-
			Exercice
			12 : émission et réception d’ultrasons. |


			I-
			Ondes sonores et ondes électromagnétiques.


			-
			Une
			onde est un phénomène de propagation d’une perturbation sans
			transport de matière.
- Dans la plupart des cas, la perturbation est une vibration à caractère périodique.
			-  C’est le cas pour une onde sonore et une onde
			électromagnétique.

			-
			Exemple : pour une onde sonore :


			-
			Lorsqu’un haut-parleur est soumis à une tension périodique, sa
			membrane vibre avec une fréquence f.
- Cela crée une vibration de l’air qui se propage de proche en proche sans transfert de matière :
			-  C’est une onde sonore.

			-

			L’analyse du signal délivré par un microphone qui capte cette onde
			sonore montre que les vibrations captées par le récepteur ont la
			même fréquence f
			que celle de la tension périodique.

			-

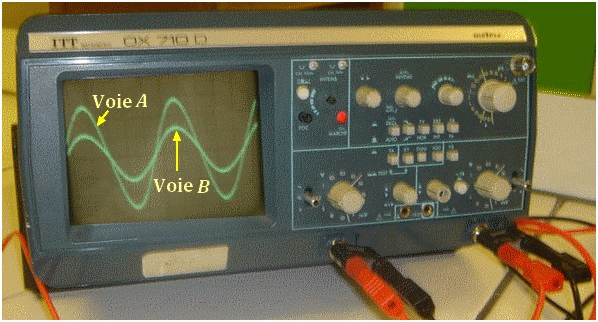

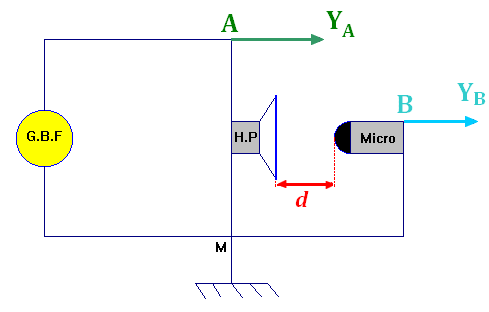

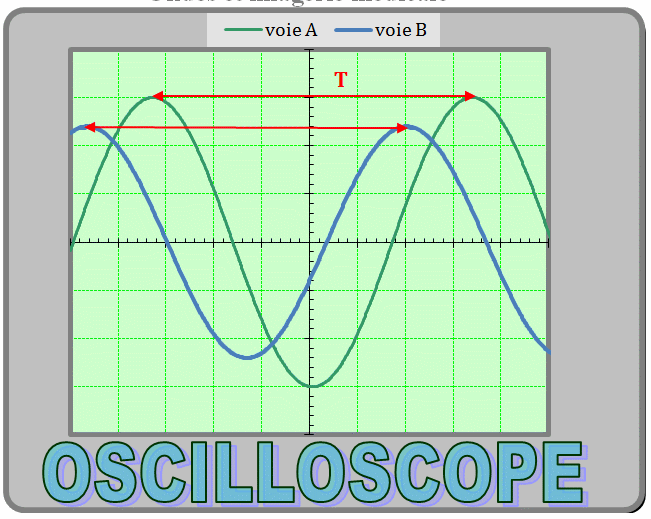

			L’analyse du signal délivré par le GBF et du signal reçu par le
			microphone montre que les vibrations captées par le récepteur ont la
			même fréquence f
			que celle de la tension périodique.

			-
			Exemple pour une onde électromagnétique :

			-
			Un
			générateur de signal électrique variable relié à une antenne
			constitue une source d’onde électromagnétique (O.E.M.).


			-
			La
			perturbation se propage et engendre dans une antenne réceptrice un
			signal électrique de même fréquence.
- De même, au cœur de la matière, des vibrations génèrent également des ondes électromagnétiques qui, pour certaines fréquences, peuvent être décelées par l’œil :
			-  C'est le cas des ondes lumineuses.
| Conclusion :


			 tout point atteint par l’onde est le siège d’un phénomène périodique

					de même
			fréquence
					que la source qui lui a donné naissance. |
a)-
			Les ondes
			sonores :

			-
			L’oreille humaine est un récepteur sensible aux ondes sonores dont
			la fréquence est comprise entre 20 Hz et 20 kHz.

			-
			Domaines des ondes sonores :

b)-

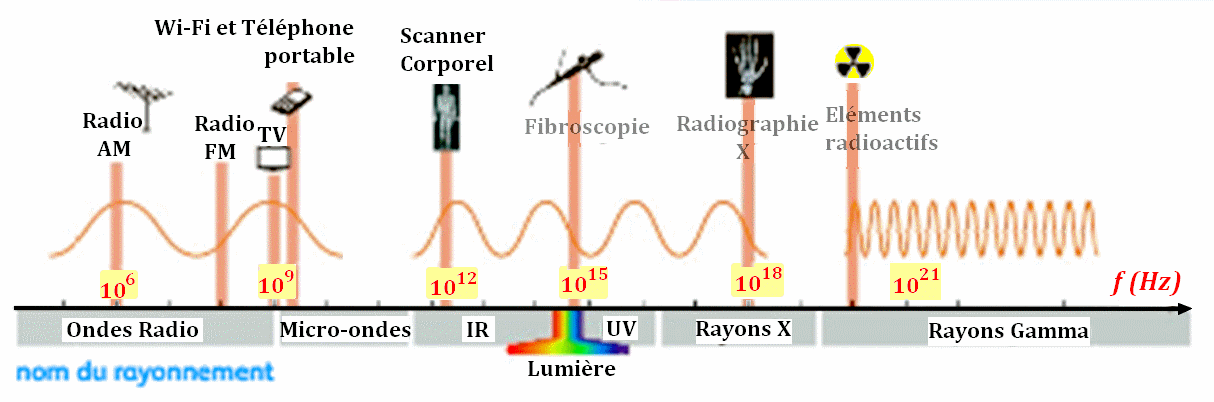

			Les ondes
			électromagnétiques :

			-
			L’œil
			humain est un récepteur de lumière, onde électromagnétique, dont la
			fréquence appartient à un domaine très restreint, compris entre
			celui des infrarouges et celui des ultraviolets.
a)-
			Cas des
			ondes sonores :
| Onde sonore :





					mais ne se propage pas dans le vide. |

			-
			Une
			onde sonore a besoin d’un milieu matériel pour se propager.

			-
			Additif :

			-
			Le
			son est une onde longitudinale : la direction de propagation est
			parallèle à la direction de la perturbation.

			-
			La
			propagation d’un son nécessite un milieu matériel. Le son ne se
			propage pas dans le vide.

			-
			Le
			son transporte de l’énergie.

			-
			Mouvement de la membrane d’un Haut-parleur :

			-
			Propagation d’un son :
b)-
			Cas des
			ondes électromagnétiques :

			-
			Une
			onde électromagnétique se propage dans l’air, l’eau, différents
			matériaux mais aussi dans le vide.

			-
			La
			lumière se propage dans les milieux transparents.
- Si le milieu transparent est homogène, la lumière se propage en ligne droite.
			-  C’est le principe de propagation rectiligne de la lumière.

			-
			Additif :
- L’onde lumineuse résulte de la propagation d’une perturbation électromagnétique dans les milieux transparents.
			-  Les ondes
			lumineuses périodiques sont appelées des radiations.
- Contrairement aux ondes mécaniques, la propagation des ondes lumineuses ne nécessite pas de support matériel.
			-  La lumière peut se
			propager dans le vide.

			-
			La
			lumière est une onde transversale : la direction de propagation est
			perpendiculaire  à la
			direction de la perturbation.

			-

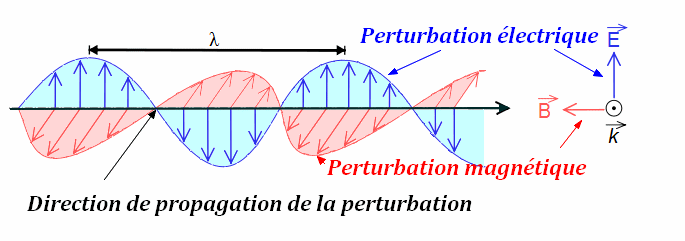

			L’onde lumineuse résulte de la propagation simultanée d’une
			perturbation électrique et d’une perturbation magnétique.
| Onde lumineuse : La lumière



					la lumière se
			propage en ligne droite. |
a)-
			Relation :
|
 |

						► v :
						vitesse de propagation en mètre par seconde
						m / s |
|

						► d :
						distance parcourue par l’onde en mètre m | |
|

						► Δt :
						durée du parcours en seconde s |

			-
			Les
			vitesses de propagation d’une onde (on parle de célérité de
			l'onde)  dépendent du milieu matériel de
			propagation et du type de l’onde.
b)-
			Cas du son :

			-
			La
			valeur approchée de la propagation d’une onde sonore dans l’air à
			environ 20 ° C est :

			-
			v  ≈
			340 m / s.
- La célérité du son dépend du milieu de propagation.
- La célérité du son est plus grande dans les solides que dans les liquides et le gaz.
- Car moins le milieu est compressible, plus il est difficile à déformer et plus il est rigide.

			-
			Plus il est rigide, plus grande est
			sa célérité.

c)-
			Cas de
			l’onde électromagnétique.

			-
			La
			lumière se propage dans le vide à la célérité
			c =
			2,99792458
			× 108 m
			/ s.

			-
			On
			retient pour simplifier :

			 Dans
			le vide et dans l’air, la vitesse de propagation pour une onde
			électromagnétique est :

			Dans
			le vide et dans l’air, la vitesse de propagation pour une onde
			électromagnétique est :

			 c
			= 3,00
			× 108 m / s.


			c
			= 3,00
			× 108 m / s.
- Dans les milieux transparents, la lumière se déplace moins vite que dans le vide.

			-
			La vitesse de la lumière dans l’air est peu différente de
			celle dans le vide.


II-
			Ondes et imagerie médicale.

			-
			De
			manière générale, une onde peut être :

			-
			Absorbée,

			-
			Réfractée et (ou) réfléchie.

			-
			Au
			cours de la propagation, une onde est atténuée à cause de
			l’interaction entre l’onde et le milieu de propagation.

			-
			Cet
			affaiblissement dépend du milieu de propagation et de la fréquence
			de l’onde.

			-
			Exemple :

			-
			Ce
			phénomène, appelé absorption, permet d’explorer la matière
			comme le corps humain à l’aide des rayons
			X.
- Sur un cliché radiographique, on peut remarquer que les rayons X qui traversent le patient, noircissent la plaque photo.

			-
			Les os, plus
			denses, qui absorbent davantage les rayons
			X, apparaissent
			blancs et les chairs (moins dense) grises.
			►
			La radiographie :

			-


			La radiographie a été
			découverte à la fin du XIXe siècle par Wilhelm Conrad
			Röntgen.

			-

			En 1895, le physicien
			Wilhelm Conrad Röntgen découvre des rayons inconnus lors de ses
			recherches sur « les rayons cathodiques ».

			-

			Alors qu’il manipule le
			dispositif qui produit « les rayons cathodiques », il constate qu’un
			écran fluorescent s’illumine.

			-

			Cette lueur ne peut
			être due aux rayons cathodiques car ceux-ci sont absorbés par le
			verre ou l’air.
- Lorsqu’il interpose du papier, du bois, …, le phénomène persiste.
			-
			Il intercale alors sa
			main et voit bouger les os des doigts.

			-

			Il vient de découvrir
			des rayons inconnus, qu’il nomme rayons X.

			-

			Ces rayons sont
			capables de traverser la matière et d’impressionner les plaques
			photographiques.

			-

			Leur utilisation pour
			réaliser des images médicales se répand dans le monde entier dès
			1896.
-

			Wilhelm Conrad Röntgen
			se voit attribuer le premier prix noble de physique en 1901.

			-

			La radiographie permet
			d’observer les structures osseuses et les articulations.

			-


			Elle utilise des rayons
			X qui peuvent traverser le corps humain.


			-


			Ce sont des ondes
			électromagnétiques, de même nature que les ondes lumineuses, mais
			dont les fréquences sont de l’ordre de 1016 Hz à 1020
			Hz.

			-


			Les rayons
			X
			sont plus ou moins absorbés selon les milieux dans lesquels ils se
			propagent.

			-

			Les rayons traversant
			le corps radiographié provoquent le noircissement d’un film placé
			derrière le patient.

			-

			Les parties du corps
			les moins absorbantes comme les poumons paraissent noires, celle
			très absorbantes, comme les os, paraissent blanches.


			-
			Lorsqu’une onde arrive sur la surface séparant deux milieux,

			-
			Une
			partie de l’onde est renvoyée vers le milieu d’origine : c’est le
			phénomène de réflexion,

			-
			Une
			autre partie de l’onde peut traverser la surface de séparation :
			c’est le phénomène de réfraction.

			-
			Exemple : cas d’une onde lumineuse

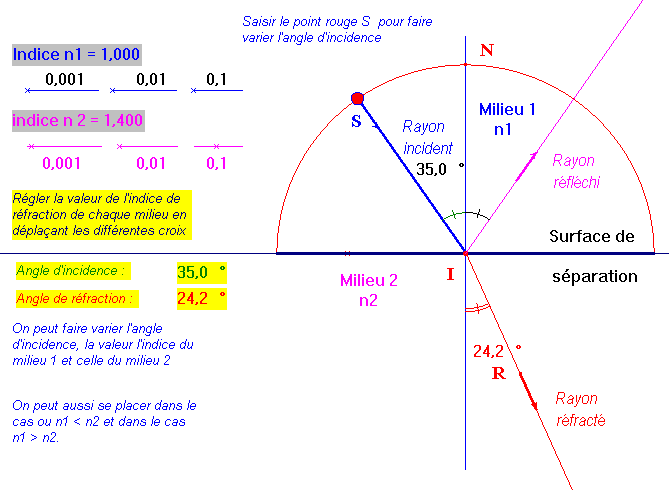

			 L’indice du milieu 1 est plus petit que l’indice du milieu 2.

			L’indice du milieu 1 est plus petit que l’indice du milieu 2.


			-
			Le
			rayon incident est en partie réfléchi et en partie réfracté.

			-
			On
			observe un rayon réfléchi et un rayon réfracté.

			-
			L’angle de réfraction est inférieur à l’angle d’incidence.

			-
			Quelle que soit la valeur de l’angle d’incidence, le rayon réfracté
			existe.

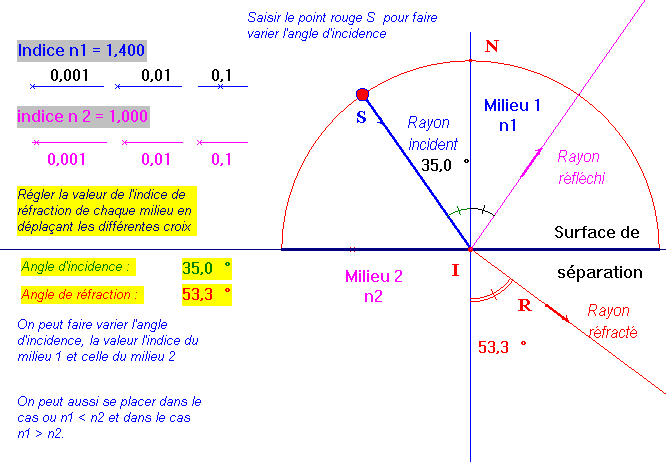

			 L’indice du milieu 1 est plus grand que l’indice du milieu 2.

			L’indice du milieu 1 est plus grand que l’indice du milieu 2.


			-
			Le
			rayon incident est en partie réfléchi et en partie réfracté.

			-
			On
			observe un rayon réfléchi et un rayon réfracté.

			-
			L’angle de réfraction est supérieur à l’angle d’incidence.

			-

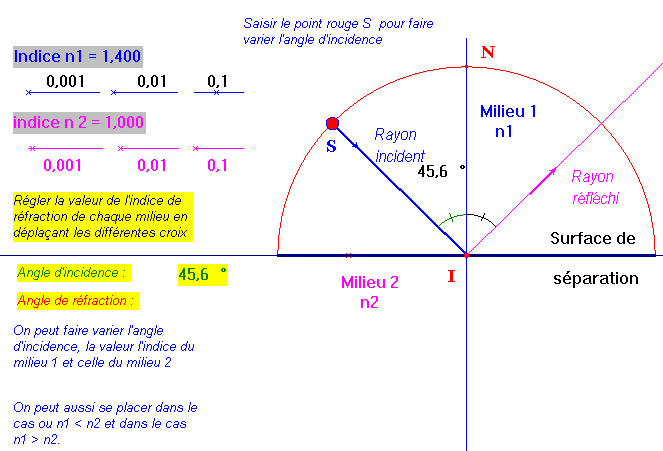

			Lorsque l’angle d’incidence est supérieur à un angle limite, le
			rayon réfracté disparaît.

			-
			On
			est alors en présence d’une réflexion totale.

			-
			Le
			rayon réfracté n’existe plus.

			-
			On
			peut calculer la valeur de cet angle limite d'incidence à l’aide de la relation de
			Snell-Descartes :
|

						n1

						. sin i1 = n2 . sin
						i2
						(1) |

			-
			Données : n1
			= 1,40 et n2 = 1,00

			-

			Lorsque
			i1 =
			ilim, alors
			i2
			= 90 °

			-


			-
			Remarque : L’échographie est une technique d’imagerie médicale qui
			utilise les phénomènes de réflexion et de réfraction des ultrasons.
| La réflexion totale




					et qu’elle ne peut plus être réfractée,

					on dit qu’il y
			a réflexion totale. |
- La fibroscopie et l’endoscopie sont des techniques d’exploration médicales utilisant des fibres optiques.

			-
			Le fonctionnement des
			fibres optiques est basé sur la réflexion totale et la réfraction.

			-
			Exemple : la fibre optique :

			-

			En audiométrie, on
			travaille avec des ondes sonores de fréquences comprises entre 125
			Hz et 8 kHz.

			-

			Lors d’un test
			d’audiométrie, un casque émet des sons de fréquences et d’intensité
			sonores variables.

			-

			Elle permet de tester
			l’audition d’un patient et de quantifier un éventuel déficit
			auditif.

			-

			Pour chaque fréquence
			choisie par le médecin, l’audiomètre envoie des sons de différents
			niveaux d’intensité sonore au patient qui indique s’il les entend.

			-

			Pour chaque
			fréquence, le patient indique au médecin le seuil à partir duquel il
			entend le son.

			-

			Ces résultats sont
			transcrits sous forme d’un graphique représentant la perte
			d’audition en fonction de la fréquence des sons.
- Le niveau d’intensité sonore L et les pertes sont mesurés en décibel (dB).
			-

			(Cours : Chap. N°
			02 Caractéristiques des ondes. Cours TS 2012)

			-

			Exemple
			d’audiomètre :

2)-

			L’échographie.

			-

			L’échographie permet
			d’explorer de nombreux organes : le cœur, le foie, …
- Une sonde recouverte de gel est posée sur la peau.

			-
			Elle
			contient à la fois un émetteur et un récepteur d’ondes ultrasonores,
			de fréquences comprises entre quelques mégahertz et une vingtaine de
			mégahertz.

			-

			Ces ondes peuvent
			être absorbées, transmises ou réfléchies par les substances qu’elles
			rencontrent.

			-

			L’échographie mesure
			la durée de l’aller-retour de l’onde entre la sonde et la zone
			réfléchissante.

			-

			Il compare également
			l’intensité du signal émis et celle du signal reçu après réflexion.

			-

			L’analyse de ces
			mesures permet d’obtenir une image.

3)-
			Le principe de l’échographie.
a)-
			Introduction :

			-
			Afin
			de comprendre le principe de l’échographie, utilisons un émetteur et
			un récepteur à ultrason et un oscilloscope.

			-
			Matériel :
b)-
			Expérience
			1 :

			 Dispositif :

			Dispositif :

			-

			Alimenter un émetteur d’ultrason
			E et un récepteur d’ultrason
			R et les mettre en marche.

			-
			Relier l’émetteur d’ultrason
			E à la voie
			A de
			l’oscilloscope et le récepteur d’ultrason
			R à la voie
			B.

			-
			Mettre l'oscilloscope sous tension.

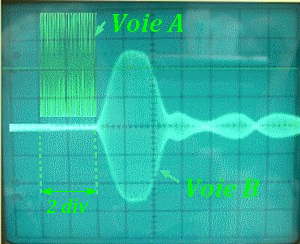

- Réaliser les réglages afin d’obtenir un oscillogramme exploitable
			-  (Il faut régler la durée de balayage pour observer une à deux
			périodes et la sensibilité verticale pour utiliser les 2/3
			de l’écran).
- Placer l’émetteur E et le récepteur R de façon à ce que les courbes observées à l’oscilloscope soient en phase (R doit être suffisamment proche de E).
			-
			On observe
			l’oscillogramme suivant :
- On intercale un morceau de polystyrène entre l’émetteur E et le récepteur R.

			-
			Puis on peut remplacer le morceau de polystyrène
			par une plaque de mousse polyuréthane, ou une plaque de bois, …


			►
			Observations :

			-
			La
			période (ou la fréquence) de la tension visualisée à la voie B de
			l’oscilloscope ne varie pas.

			-
			Mais
			la valeur maximale de la tension observée à la voie B de
			l’oscilloscope diminue.

			►
			Interprétation :

			-
			Une
			partie de l’onde est réfléchie aux interfaces air-polystyrène et
			polystyrène-air, d’où la diminution de la tension observée.

			-
			D’autre part, le polystyrène peut constituer un milieu qui absorbe
			les ultrasons.

			-
			Lorsqu’une onde rencontre l’interface séparant 2 milieux, une partie
			de l’onde est transmise dans le second milieu mais une partie de
			l’onde est réfléchie, elle est renvoyée dans le premier milieu.

			-
			On
			peut analyser soit la partie transmise, soit la partie réfléchie.

			►
			Exploitation :

			-
			Cette
			expérience peut nous renseigner sur la nature de l’obstacle
			rencontré par les ultrasons
c)-
			Expérience
			2 :

			 Dispositif :

			Dispositif :

			-

			Alimenter un émetteur d’ultrason
			E et un récepteur d’ultrason
			R et les mettre en marche.

			-
			Relier l’émetteur d’ultrason
			E à la voie
			A de
			l’oscilloscope et le récepteur d’ultrason
			R à la voie
			B.

			-
			Mettre un oscilloscope sous tension.
- Réaliser les réglages afin d’obtenir un oscillogramme exploitable
			-  (Il faut régler la durée de balayage pour observer une à deux
			périodes et la sensibilité verticale pour utiliser les 2/3
			de l’écran).

			-
			Montage :


|

						 | |
|
						Figure 1.
						 |
						Figure 2.
						 |
- Mettre en place l’émetteur ultrasonore et le récepteur ultrasonore.

			-
			Observer
			l’écran de l’oscilloscope lorsque l’émetteur est en mode salve (une
			salve ultrasonore est une perturbation sonore de fréquence
			supérieure à 20 kHz séparée par une durée réglable.)

			-
			Fixer
			la règle et déplacer le récepteur R pour obtenir sur l’écran
			de l’oscilloscope la disposition de la
			figure 1.

			-

			Placer le zéro de la règle à la position du récepteur
			R quand
			l’écran montre la figure 1.

			-

			Déplacer lentement le récepteur
			R en observant l’écran
			jusqu’à ce que le début de la salve soit décalé d’une division.

			-

			 Lorsque le récepteur
			R
			est dans la position de la figure 2, la déformation reçue a un
			retard Δt
			par rapport à la déformation reçue dans la position
			de la figure 1.

			-
			L’onde ultrasonore parcourt la distance
			 d entre l’émetteur
			E
			et le récepteur R pendant la durée
			Δt.

			►
			Exploitation :
- Cette expérience peut nous permettre de déterminer :
- soit la valeur de la distance d à partir de la connaissance de la valeur de la vitesse v de propagation de l’onde ultrasonore,
			-  soit de connaitre la valeur de la
			vitesse de propagation v de l’onde ultrasonore à
			partir de la connaissance de la valeur de la distance
			d.
- Premier cas :
			-
			On connait la valeur de la vitesse de propagation de
			l’onde ultrasonore dans l’air à la température de la salle :
			v
			= 340 m / s.
- Additif : la vitesse de propagation des ondes ultrasonores dans l’air dépend de la température.
			-  Elle est donnée par la relation
			approchée suivante :

			-
			 Vitesse en (m / s)

			-

			 Température
			θ en ° C.

			-
			 Si θ
			= 20,0 ° C : v (20) ≈ 343 m / s

			-
			Réglages de l’oscilloscope :
|
						Mesures et
						réglages : |
| Durée de balayage (sensibilité horizontale ou base de temps) :

						s = 0,500
						ms / div Le déplacement x correspond à une
						division de l’écran de l’oscilloscope |

			-
			Retard mesuré à l’aide de l’oscilloscope :

			-
			Δt
			= s . x

			-
			Δt
			≈ 0,500
			× 1,00

			-
			Δt
			≈ 0,500 ms

			-
			Δt
			≈ 5,00
			× 10– 4  s

			-

			Distance
			d parcourue par l’onde ultrasonore :

			-
			d
			=
			v .
			Δt

			-
			d
			≈ 340
			× 5,00
			× 10– 4




			-
			d
			≈ 1,70
			× 10– 1
			 m = 17,0 cm
- Second cas :
- On connait la valeur de la distance d entre l’émetteur E et le récepteur R.
			-
			On en déduit la valeur de la
			vitesse v de propagation de l’onde ultrasonore à la
			température de la salle.

			-
			Position du récepteur :


			-

			Retard mesuré à l’aide de l’oscilloscope :
			 Δt
			≈ 5,00
			× 10– 4  s

			-
			Vitesse de propagation des ultrasons dans l’air :

			-

d)-
			Expérience
			3 :

			-
			Détermination de la position d’un objet par réflexion :

			-
			Dans
			ce cas, on place le récepteur à côté de l’émetteur :

			-
			Montage :

			-

			L’exploitation de l’oscillogramme permet de déterminer la valeur de
			la distance d de l’émetteur-récepteur à l’objet.

			-
			Oscillogramme :



-
Réglages de l’oscilloscope :|
						Mesures et
						réglages : |
| Durée de balayage (sensibilité horizontale ou base de temps) :

						s = 0,500
						ms / div Le déplacement x correspond à
						une division de l’écran de l’oscilloscope |

			-


			Détermination de la valeur de la distance
			d :


			-

			Dans
			le cas présent, l’onde parcourt deux fois la distance d.

- L’émetteur E émet une salve qui se propage vers l’objet, puis est réfléchi par l’objet et revient vers le récepteur R.
			-
			L’onde parcourt un aller-retour.

			-
			La
			durée de parcourt peut être calculée grâce à l’oscillogramme :


			-

			Δt
			= s . x

			-

			Δt
			≈ 0,500
			× 2,00

			-

			Δt
			≈ 1,00 ms

			-

			Δt
			≈ 1,00
			× 10 – 3  s

			-

			À la
			température de la salle, la vitesse des ultrasons est
			v
			= 340 m / s.

			-

			La
			relation suivante permet de déterminer la valeur de la distance
			d :

			-

			2
			d =
			v .
			Δt

			-

			2
			d ≈ 340
			× 1,00
			v 10– 3


			-

			2
			d ≈ 3,40
			× 10– 1
			 m = 34,0 cm

			-
			d ≈ 1,70
			× 10– 1
			 m = 17,0 cm

-
			La première
			expérience illustre le fait que lorsqu’une onde rencontre un
			obstacle, une partie de l’onde est transmise en étant atténuée et
			une autre partie étant réfléchie.
-
			Elle peut nous
			renseigner sur la nature de l'obstacle que l'onde rencontre
-
			La seconde
			expérience montre que la mesure d’une durée permet de déterminer la
			distance entre la sonde et une interface dans l’organisme, et ainsi
			de situer cette dernière par rapport à la sonde.


Pour s'auto-évaluer

a)-
			Exercice 1 :
			Mesurer une distance grâce à une durée.
b)-
			Exercice 5 :
			Réflexion eau-air.
c)-
			Exercice 6 :
			Une fibre optique.
d)-
			Exercice 8 :
			Échographie.
e)-
			Exercice
			11 : Incidence limite.
f)-
			Exercice
			12 : émission et réception d’ultrasons.
|
 |
