| Sons et effet Doppler | |
|
 |
|  |
| DS N° 01 Effet Doppler et contrôle de vitesse (50 min)

 Préparation à ECE : Décalage Doppler |
| DS N° 02 : Niveau sonore et scène
		de concert (40 min) Pour contrôler le niveau d’intensité sonore lors d’un concert, un technicien a placé une première enceinte au bord de la scène. Un son est
		produit avec une puissance sonore P = 4,0 × 10–1 W. On fait l’hypothèse que le son est uniformément réparti sur une
		demi-sphère de rayon r centrée sur l’enceinte. Les deux enceintes sont à 4,0 m du spectateur. À quelle distance doit
		se positionner le spectateur pour éviter tout souci auditif ?

		-

		Données :

		-

		Intensité sonore
		pour une puissance P répartie
		sur une surface S :

		-



		-

		Surface
		S d’une sphère de rayon
		r :
		S = 4 ×
		π × r2

		-

		Intensité de
		référence :

		-

		I0 = 1,0
		×10–12 W. m–2
		(seuil d’audibilité) |
| DS  N° 01 Effet Doppler et contrôle de vitesse
		(50 min) Partie I : Effet Doppler et détermination de

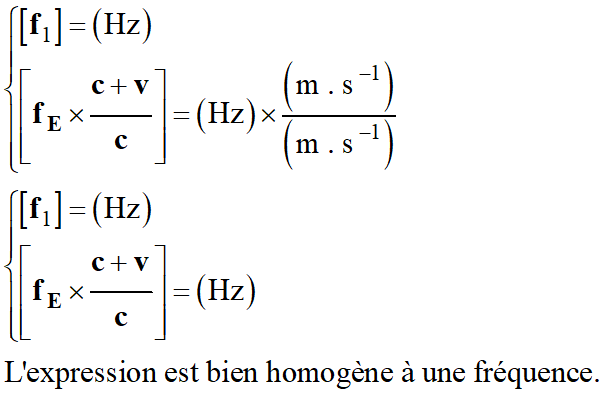

		vitesse à partir de la fréquence de l’onde reçue. 1. La fréquence f1 des ondes reçues par le véhicule en mouvement : a. Vérification de l’homogénéité de cette expression.

		-




		-




		b.


		Décalage Doppler.

		-


		Expression du décalage Doppler :

		-


		Δf



		= f1 –
		fE

		-


		-


		Le décalage Doppler est positif.

		-


		Ceci est bien en accord avec le fait que
		le véhicule se rapproche du radar :

		-


		La fréquence
		f1 > fE

		-


		Le signe du décalage Doppler est en
		accord avec la situation étudiée

		2.


		Le radar capte l’onde réfléchie.

		a.


		Expression de la fréquence fR
		des ondes reçues par le radar en fonction de v, c et f1.

		-


		Le véhicule réfléchit ensuite l’onde
		qu’il reçoit..

		-


		Il se comporte alors comme un émetteur
		d’ondes de fréquence f1
		se déplaçant à une vitesse v.

		-


		Le véhicule se rapproche du radar.

		-

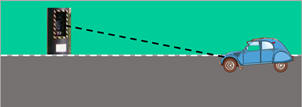

		Schéma de la situation :

		-


		Au temps
		t1 = 0 s, l’onde
		de fréquence f1
		est réfléchit et l’émetteur (E) se déplace à la célérité c.

		-


		La distance parcourue par l’onde est d.

		-


		Date t2 à laquelle le
		signal est reçu par le récepteur R :

		-




		-


		L’émetteur se déplace à la vitesse v
		par rapport au radar :

		-


		Il parcourt la distance
		d1 pendant la durée d’une période
		T1.

		-


		d1 = v . T1

		-


		À la date
		T1, l’émetteur
		réfléchit un nouveau signal de fréquence
		f1.

		-


		L’émetteur
		E se rapproche de la distance
		d1 du récepteur
		R

		-


		Il se trouve à la distance :

		-


		d’ = d – v . T1

		-


		Le nouveau signal arrive à la date
		t3 au niveau du
		récepteur R :

		-


		-

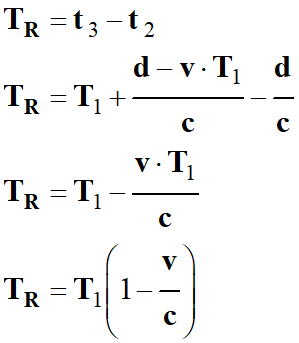

		TR = t3
		– t2

		-


		La grandeur
		TR représente la
		période du signal reçu par le récepteur R.

		-


		-

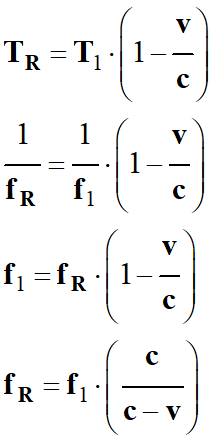

		En faisant intervenir les fréquences :

		-


		b.

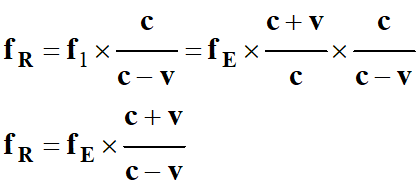

		Expression de fR en fonction
		de v, c et fE.

		-


		-


		En remplaçant
		f1 par son expression, on obtient :

		-

		c.


		Expression du décalage Doppler :

		-


		Le décalage Doppler est noté :

		-


		Δf = fR – fE

		-




		-


		Si
		v << c, alors
		c –
		v ≈

		c

		-


		On en déduit que :

		-




		-


		Ceci est bien en accord avec la relation
		donnée dans l’énoncé.

		-




		3.


		Le radar et valeurs de vitesses de l’ordre de 101
		m . s–1.

		a.

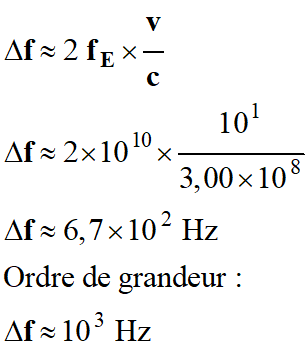

		Ordre de grandeur de Δf pour cette
		vitesse :

		-




		b.

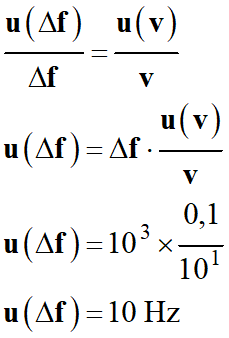

		Ordre de grandeur de la précision nécessaire sur
		Δf.

		-


		La mesure de
		v doit être réalisée avec une incertitude-type de l’ordre de 0,1 m .
		s–1.

		-


		Comme
		fE est connue
		précisément,

		-

		-


		On en déduit que :

		-




		c.


		Précision de la mesure.

		-


		L’ordre de grandeur de la fréquence
		fE ≈ 1010
		Hz.

		-


		La précision est donc de l’ordre 10 Hz
		sur cette valeur,

		-


		Ceci entraîne une incertitude relative :

		-

		-


		Une précision de l’ordre du milliardième
		n’est pas possible. Partie II : Décalage Doppler et détermination de
		vitesse.

		1.




		a.


		Période du signal obtenu.

		-

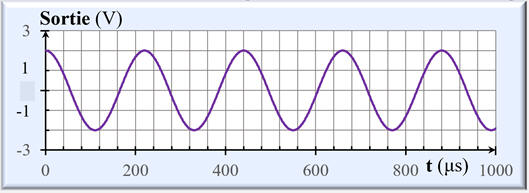

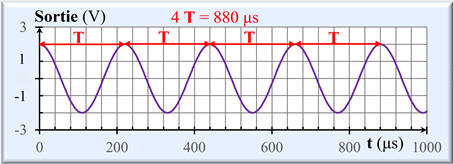

		Exploitation graphique :

		-


		4
		T ≈ 880 μs  =>
		T ≈ 220 μs

		b.


		 Valeur
		absolue du décalage Doppler et incertitude-type.

		-


		Valeur absolue du décalage :

		-


		Le signal obtenu à la sortie du
		dispositif a une fréquence égale à la valeur absolue du
		décalage Doppler :

		-


		-

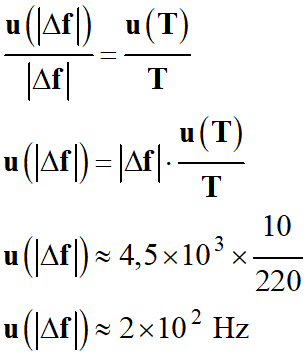

		Incertitude-type sur |Δf|

		-


		L’incertitude-type sur
		T est estimée à 10 μs :

		-


		-


		En conséquence : |Δf| = (45 ± 2) × 102 Hz

		2.


		À partir du document A, détermination du
		signe de Δf.

		-


		Dans la situation envisagée, le véhicule
		se rapproche du radar : Δf > 0

		3.




		a.

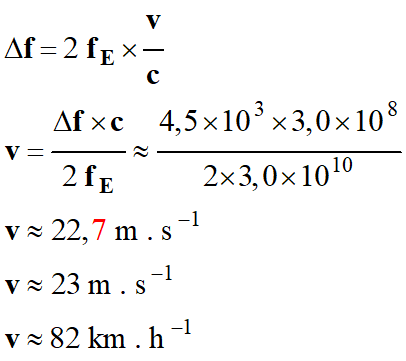

		Valeur v de la vitesse du véhicule et son
		incertitude-type :

		-


		si fE = 3,0 ×1010
		Hz.

		-




		-

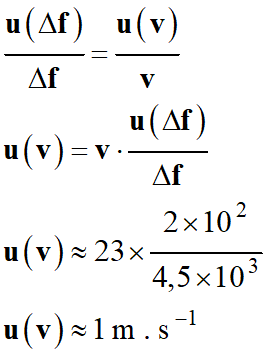

		Incertitude-type :

		-


		-


		v
		=


		(23 ± 1) m . s–1

		-


		Ou :

		-


		 v
		=


		(82 ± 4) km . h–1

		b.


		Amélioration de la précision de la détermination
		de la valeur de la vitesse du véhicule.

		-




		-


		Pour améliorer la précision de la
		détermination de la vitesse, on peut augmenter la valeur
		de la fréquence
		fE du signal de l’émetteur.

		-


		On peut aussi diminuer l’incertitude-type
		sur Δf en diminuant celle sur
		u (T)

		-


		Car


		-


		Les radars fixes utilisent des ondes
		électromagnétiques dont les fréquences sont comprises entre
		300 MHz
		(3,00 × 108 Hz) et 15 GHz (1,5 × 1010 Hz).

		-


		Plus la fréquence est grande, plus
		l’absorption atmosphérique est grande et cause une atténuation
		du
		faisceau radar ce qui limite la résolution en distance et la portée.

		-


		Pour la bande de radiofréquences comprise
		entre 3 GHz et 30 GHz, on parle d’hyperfréquences.

		-


		On nomme aussi Supra-Haute-Fréquence
		(SHF) cette bande de radiofréquences.

		-


		Ce domaine de fréquences fait partie des
		micro-ondes. |
| DS N° 02 : Niveau sonore et scène de concert (40
		min)


		-

		On considère une
		source ponctuelle qui émet un signal sonore périodique de puissance
		P.

		-

		Au cours de la
		propagation de l‘onde sonore, la puissance de l’onde sonore se répartit
		sur
		une surface de plus en plus grande (surface d’une demi-sphère) :

		-

		Schéma de la
		situation :


		-



		-

		Application
		numérique :

		-




		b.

		Intensité sonore
		I2 si le spectateur est placé à 4,0 m de l’enceinte :

		-

		Schéma de la
		situation :


		-


		2.


		a.

		Niveau d’intensité
		sonore dans les deux cas et comparaison :

		-

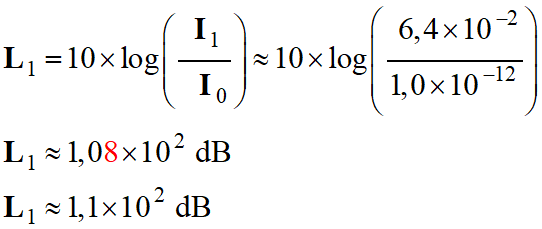

		Niveau d’intensité
		sonore L1 :

		-



		-

		On peut choisir
		(par commodité pour la suite)
		comme valeur approchée pour L1 :

		-


		L1 ≈ 108 dB

		-

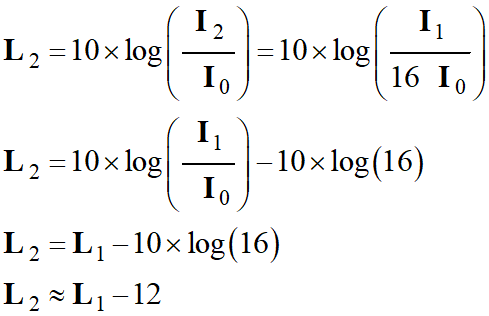

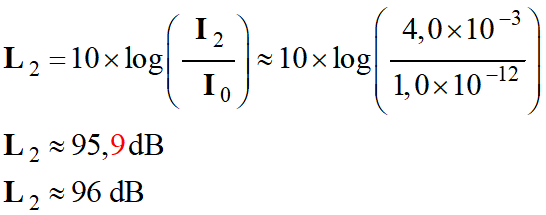

		Niveau d’intensité
		sonore L2 :

		-


		-

		Lorsqu’on s’éloigne
		de l’enceinte, le niveau d’intensité sonore diminue.

		-

		L’intensité sonore
		a été divisée par 16 et le niveau d’intensité sonore a diminué de 12 dB.

		-

		b.

		Atténuation
		géométrique correspondante.

		-

		L’atténuation
		géométrique A : - C’est la diminution, du niveau d’intensité sonore, en décibel (dB) lorsque la distance à la source sonore augmente.


		-

		Schéma de la
		situation :


		-

		A = Lproche
		– Léloigné

		-

		A ≈ 108 – 96

		-

		A ≈ 12 dB
		3.

		Cas de deux
		enceintes à 4,0 m du spectateur.
		a.

		Niveau sonore du
		son reçu par le spectateur dans cette nouvelle situation.

		-

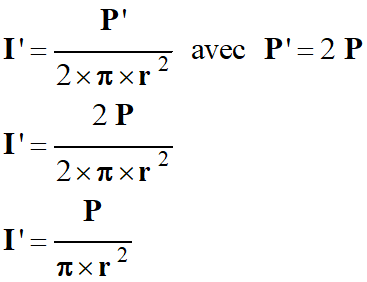

		les intensités
		sonores I dues à chaque enceinte s’ajoutent,
		alors que les
		niveaux d’intensité sonore L ne s’ajoutent pas.

		-

		I’ = 2
		I ≈ 2 × 4,0 × 10–3

		-

		I’ ≈ 8,0 × 10–3
		W . m–2

		-

		Lorsque l’intensité
		sonore I est multipliée par deux, le niveau d’intensité sonore
		L
		augmente de trois décibels
		(3 dB).

		-

		L’ =
		L2 + 3

		-

		L’ ≈ 96 + 3

		-

		L’ ≈ 99 dB

		-

		On peut faire le
		calcul :

		-


		b.

		Distance à laquelle
		doit se positionner le spectateur pour éviter tout souci auditif :

		-

		Pour la durée d’un
		concert, le seuil de danger est estimé à 90 dB :

		-

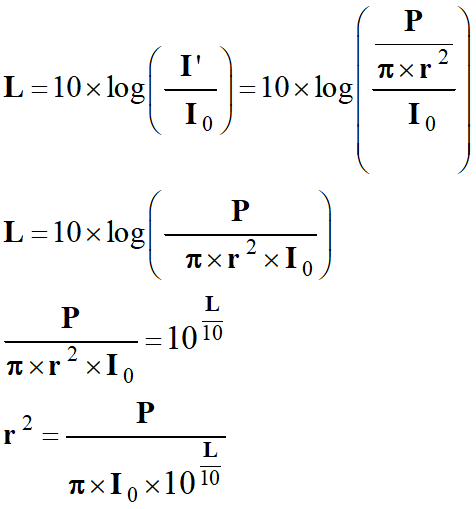

		Relation donnant
		l’intensité sonore :

		-



		-

		On détermine la
		valeur de la distance r pour
		laquelle :
		L = 90 dB

		-


		-

		On en déduite que :

		-


		-

		Application
		numérique :

		-


		-

		Pour une distance
		r > 11 m, le spectateur évite tous souci auditif. |
|
 |
