QCM N° 10 a |
Les signaux périodiques en médecine. |
|
 |
|
Les signaux périodique en médecine.
Pour chaque
question, indiquer la (ou les) bonne(s) réponse(s). |
|||||
|
Documents :
|
|||||
|
|
Énoncé |
A |
B |
C |
R |
|
1 |
Un signal périodique a obligatoirement la (les) propriété(s) suivante(s) : |
Le motif est symétrique par rapport à l’axe des abscisses. |
Le motif se répète à des intervalles de même durée. |
Le motif présente alternativement des valeurs positives et négatives. |
B |
|
2 |
Sur l’ECG ci-dessous, la l igne en pointillés est la référence des tensions.
|
La période T est de 3,0 s. |
La fréquence f est de 0,83 Hz soit 50 pulsations par minute. |
La tension maximale est supérieure à 3 mV. |
BC |
|
3 |

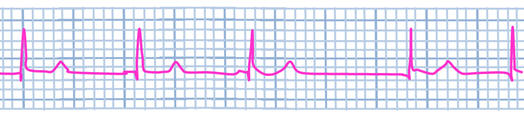

Sur la durée de l’enregistrement, l’ECG suivant :
|
Est périodique. |
Présente une portion périodique. |
Met en évidence une irrégularité du rythme cardiaque. |
BC |
|
4 |
Lors d’une audiométrie, un patient est soumis à un son de 500 Hz. Quel signal électrique du DOC.1 peut correspondre au son émis ? |
Le signal
a. |
Le signal
b.
|
Aucun des deux. |
A |
|
5 |

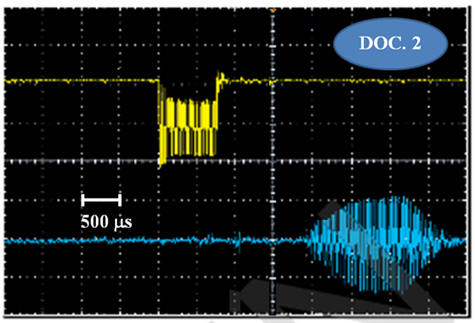

Un émetteur de salves ultrasonores est connecté à la voie A d’un oscilloscope et un récepteur est connecté à la voie
B (DOC.2) |
Le début de la réception commence avant la fin de l’émission |
L’émetteur émet des ultrasons pendant 500
ms |
Le début de la réception survient 1,9 ms après le début de
l’émission. |
C |
|
6 |
La valeur de la vitesse du son dans l’air à 20 °C est : |
La même que celle des ultrasons. |
D’environ 340 m . s–1. |
D’environ 300000 km . s–1. |
AB |
►
Signal périodique :
-
Un phénomène périodique est un phénomène qui se
reproduit identique à lui-même à intervalles de temps réguliers.
►
Période
T et fréquence
f.
-
La période
T d’un phénomène périodique est la durée au bout
de laquelle le phénomène se reproduit identique à lui-même.
-
L’unité de période
T est la
seconde, symbole s.
-
La fréquence
f
représente le nombre de période par seconde. On
écrit :
-
-
unité
de fréquence : Hertz : symbole Hz
-
Remarque : Pour obtenir la fréquence en Hz, il
faut pour cela exprimer la période en seconde s.
►
Tension maximale, tension minimale :
- Pour une tension périodique u (t), la tension maximale Umax désigne la valeur la plus élevée prise par u (t) au cours du temps.
- La tension minimale
Umin est sa
valeur la plus faible.
►
Électrocardiogramme :
-
L’électrocardiogramme (ECG) est un examen
fondamental en cardiologie.
-
Il permet de diagnostiquer des troubles du rythme
cardiaque, des infarctus.
-
Il s’agit d’un examen indolore réalisé en plaçant
des électrodes :
-
Mais pour estimer le rythme cardiaque, on compte
généralement le nombre de période qui peuvent s’inscrire pendant
une durée d’une minute.
-
La « fréquence cardiaque » ainsi obtenue s’exprime
en pulsations par minute.
-
On peut en déduire la « fréquence cardiaque » du
patient : fcar = 60
f ≈ 75 pulsations
/ min.
-
Les différentes phases :
-
La courbe au niveau de
P indique les
contractions des oreillettes.
- La courbe associée à QRS correspond à la contraction des ventricules (systole).
- C’est au cours de la
contraction des ventricules que le sang est expulsé vers le
système artériel.
-
La courbe au niveau de
T indique le moment
où les ventricules reviennent au repos (diastole) et se
remplisse de sang.
►
Signal ECG :
-
La période du signal : par lecture graphique :
-
T ≈ 1,2 s
-
On en déduit la valeur de la fréquence :
-
-
Nombre de pulsations par minute :
-
N = 60
f
-
N ≈ 60 x 0,83
-
N ≈ 50 pulsations / min
►
Enregistrement ECG :
-
Il présente une portion périodique :
-
Il met en évidence une irrégularité du rythme
cardiaque :
►
Audiométrie :
-

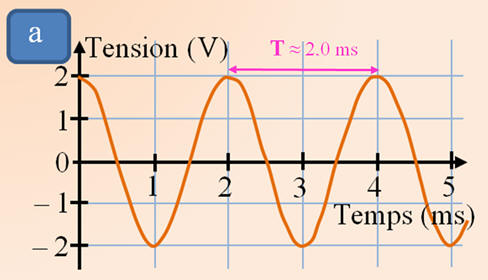

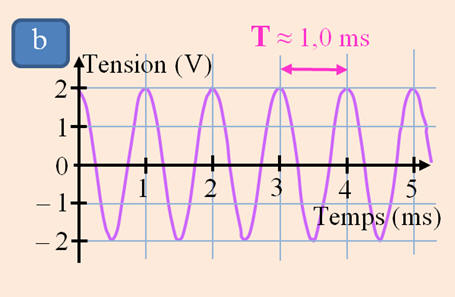

Étude de l’enregistrement a :
-
La période du signal par lecture graphique :
T
≈ 2,0 ms
-
La fréquence du signal :
-
-
Étude de l’enregistrement b :
-
La période du signal par lecture graphique :
T
≈ 2,0 ms
-
La fréquence du signal :
-
►
Ultrasons :
-
Exploitation du document :
►
Vitesse du son dans l’air :
-
La vitesse du son dans l’air à 20 ° C est
d’environ 340 m . s–1.
-
La valeur de la vitesse du son est la même que
celle des ultrasons.
|
|
